撮要：硅胶厚膜热转印膜丝印时刻是当代纺织品遮挡与工业记号边界的中枢工艺之一。本文系统证据了硅胶厚膜热转印膜的构成结构、丝网印刷工艺参数、油墨配方与固化机理、全自动卷对卷丝印勾引的时刻特色，以及常见质地问题的贬责有打算，为行业时刻东说念主员提供全面的工艺参考。
一、小序
热转印时刻行为一种老到的图文妥洽工艺，已平淡应用于服装、鞋帽、箱包、体育用品及工业记号等边界。其中，硅胶厚膜热转印膜凭借其专有的材料本性——优异的弹性、耐候性、环保无毒以及丰富的立体视觉后果，在高端纺织品遮挡商场中占据了遑急地位。
与传统PVC、PU材质的热转印膜比拟，硅胶厚膜热转印膜具有更好的耐高温性能（可承受200℃以上高温）、更优的抗拉伸回弹本性，以及更环保的配方体系（不含邻苯二甲酸盐、重金属等无益物资）。这些上风使其成为婴幼儿服装、户外开通装备、医疗防护用品等对安全性能要求较高边界的首选遮挡材料。
丝网印刷行为硅胶厚膜热转印膜坐褥的中枢工艺，顺利决定了产物的图案精度、墨层厚度、名义质感及最终转印后果。掌执硅胶厚膜热转印膜的丝印工艺时刻，关于教学产物性量、诬捏坐褥老本、诬捏交货周期具有至关遑急的道理。
二、硅胶厚膜热转印膜的结构构成
典型的硅胶厚膜热转印膜经受多层复合结构，各层功能明确，协同责任以完毕最好的转印后果。其基本结构从上到下瓜代为：
2.1 基材层（PET离型膜）
基材层频频采纳厚度为50-150μm的PET（聚对苯二甲酸乙二醇酯）离型膜，其名义经过硅油离型处理，离型力截止在5-20g/25mm之间。优质的PET基材应具备渊博的尺寸巩固性（热减弱率≤1.5%）、优异的平整度（名义精辟度Ra≤0.05μm）以及稳当的透光率，以便在印刷进程中进行视觉对位和质地检测。
2.2 离型层
离型层是涂布在PET基材名义的功能性涂层，主要由有机硅离型剂、交联剂和溶剂构成。该层在常温下对硅胶油墨具有巩固的离型性能，而在热压转印时（频频140-160℃，8-15秒），离型力显赫诬捏，使硅胶图案好像顺利从基材妥洽到地方织物名义。离型层的涂布厚度频频为0.5-2μm，需保证涂布均匀、无针孔、无颗粒。

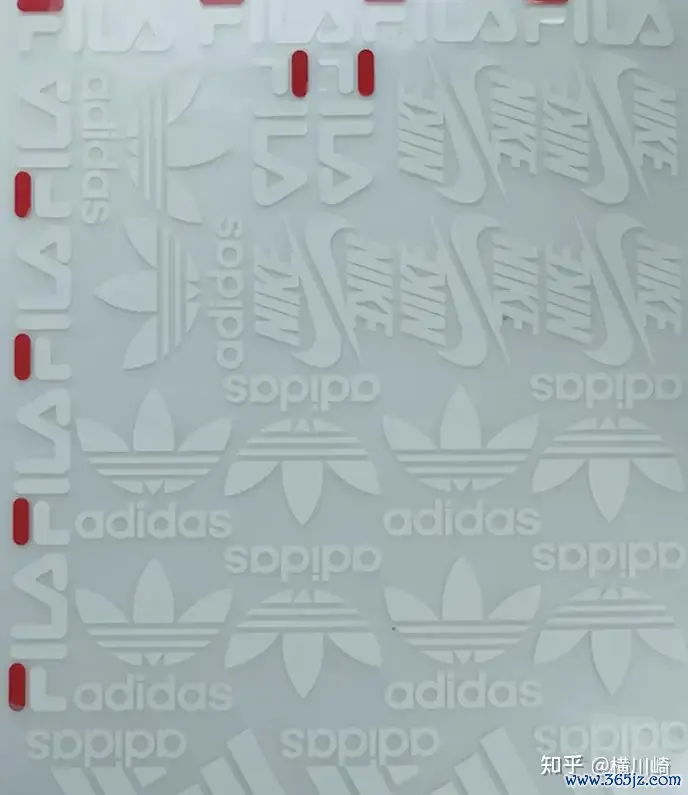

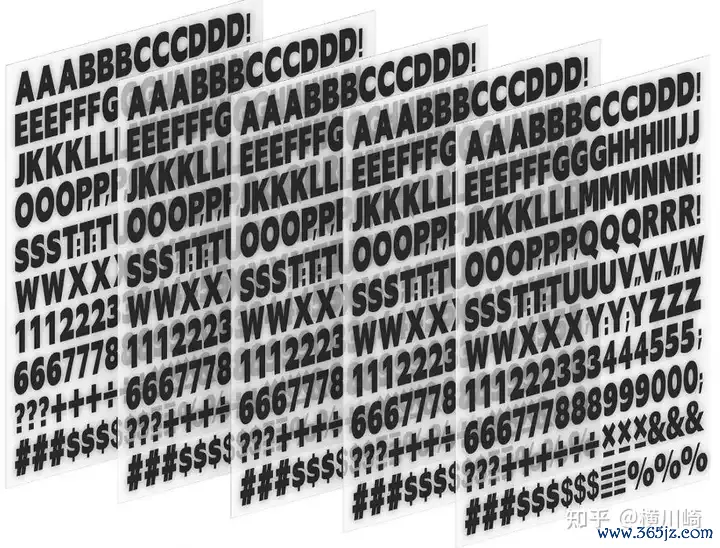

2.3 印刷层（硅胶厚膜层）
印刷层是热转印膜的中枢功能层，由液态硅胶油墨经丝网印刷、烘干固化后变成。凭据产物用途和视觉后果要求，墨层厚度可在80-500μm边界内治疗。厚膜产物（300μm以上）频频需要屡次印刷（3-5遍），每遍印刷后需进行预烘干，以截止溶剂蒸发和谨防流挂。硅胶印刷层固化后应达到邵氏硬度30-60A、拉伸强度≥5MPa、断裂伸长率≥300%的物感性能打算。
2.4 热熔胶层
热熔胶层位于印刷层上方（转印后成为与织物战争的粘结层），在热压条目下熔融流动，与织物纤维变成机械嵌合和化学键合。常用的热熔胶包括TPU（热塑性聚氨酯）、PA（聚酰胺）、PES（聚酯）等类型，其熔融温度应比转印温度低10-30℃，以确保在转印进程中充分活化而不挫伤硅胶层。热熔胶层的涂布厚度一般为20-50μm。
2.5 保护膜层
保护膜层（可选）隐敝在热熔胶层名义，谨防运载和储存进程中胶层受到浑浊或粘连。常用的保护膜为PE静电膜或低粘性PET膜，使用时可顺利撕除，不影响转印质地。
图1 深圳市横川崎精密机械有限公司——专科丝印勾引制造商
三、丝网印刷工艺参数
硅胶厚膜热转印膜的丝网印刷工艺波及网版制作、油墨调配、印刷操作和烘干固化等多个行径，各行径参数的精确截止是完毕高质地产物的要道。
3.1 网版遴荐
网版是丝印工艺的中枢器具，其参数遴荐顺利影响印刷精度、墨层厚度和边际光显度。
参数项推选规格评释网纱目数60-300目/英寸厚膜选低目数（60-120目），精雅图案选高目数（200-300目）网纱材质聚酯（PET）单丝耐溶剂、张力巩固、老本低网框材质铝合金型材轻量化、耐腐蚀、不易变形感光胶类型重氮型或SBQ单液型耐溶剂性好，允洽硅胶油墨印刷张力值18-25N/cm张力过低导致墨层不均，过高易撕网
表1 网版主要参数遴荐参考
3.2 硅胶油墨配方
硅胶油墨是印刷层的顺利材料，其配方想象需兼顾印刷适性、固化性能和最终使用性能。典型的双组分加成型液态硅胶油墨配方如下：
A组分（基胶）：乙烯基硅油（含乙烯基聚二甲基硅氧烷）60-80%，气相二氧化硅（补强填料）15-30%，铂金催化剂（Karstedt催化剂）0.5-2%
B组分（固化剂）：含氢硅油（交联剂）60-80%，气相二氧化硅15-30%，扼制剂（如1-乙炔基环己醇）0.1-1%
配色：硅胶色浆（感情含量30-50%）按地方色彩比例添加，频频为油墨总量的5-15%
A、B组分的夹杂比例频频为10:1（分量比），夹杂后需充分搅动均匀（冷漠搅动3-5分钟），并在操作时期（pot life，频频2-4小时，25℃）内使用完毕。夹杂后的油墨应在真空条目下脱泡5-10分钟，以摒除搅动进程中混入的空气，kaiyun开云体育2026世界杯中国官网谨防印刷后出现气泡劣势。
3.3 印刷操作参数
硅胶油墨的高粘度（频频为50000-200000mPa·s）和触变性给印刷操作带来一定挑战，需要合理设定印刷参数。
参数项推选边界评释印刷速率60-200 mm/s过快易产生拉尖，过慢易渗墨刮刀硬度70-90 Shore A厚膜选硬刮刀（80-90A），精雅选软刮刀（70-75A）刮刀角度60-75°角度越大，墨层越薄，光显度越高刮刀压力2-5 kg/cm压力过大挫伤网版，过小导致墨层不均网距2-5 mm厚膜印刷可稳当增大网距以取得更厚墨层
表2 硅胶厚膜印刷主要操作参数
3.4 烘干涉固化工艺
硅胶油墨的固化频频经受热固化风景，欺诈铂金催化剂的加成反应完毕硅氧烷交联蚁集的变成。固化条目顺利影响最终产物的物感性能和名义质感。
典型的固化工艺弧线分为两个阶段：预烘干阶段（80-100℃，3-5分钟），用于去除印刷层中的溶剂和蒸发分，谨防后续高温固化时产不满泡；主固化阶段（120-160℃，5-15分钟），使硅胶充分交联固化，达到想象硬度。关于厚膜产物（300μm以上），冷漠经受分段升温风景：80℃×5min → 100℃×5min → 130℃×10min → 150℃×5min，以幸免名义结皮、里面未干的"夹生"情状。

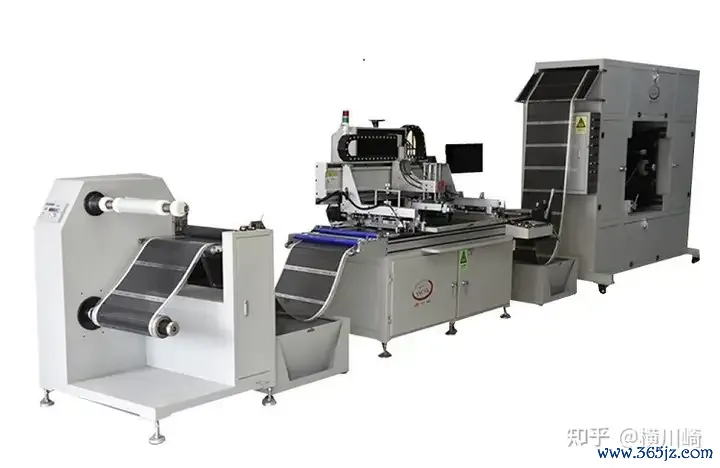

四、横川崎CCD全自动卷对卷丝印机
硅胶厚膜热转印膜的坐褥对勾引自动化进程要求较高，尤其是需要多色套印、厚膜叠印的产物，必须经受精密的全自动卷对卷丝印坐褥线。以横川崎精密机械等厂商为代表的国产勾引，在时刻性能上已达到国外先进水平。
横川崎全自动卷对卷丝印机的中枢时刻特色包括：
CCD视觉自动对位系统：经受高分手率工业相机（频频500万像素以上）和智能图像处理算法，完毕印刷图案与基材靶标的自动识别与精确对位，套印精度可达±0.02mm以内。部分高端勾引回配备UVW对位平台，可自动抵偿基材的伸缩变形。
精密张力截止系统：通过磁粉张力器和算法，将卷材张力巩固在±0.5N边界内，确保印刷进程中基材不发生褶皱、拉伸或跑偏。
自动纠偏装配：经受超声波或光电边际检测传感器，及时监测基材边际位置，通过伺服电机驱动纠偏辊进行径态治疗，纠偏精度±0.5mm，反馈时期
烘干单位：可凭据坐褥需求成就IR红外线烘干、炎风轮回烘干或UV光固化单位。IR烘干升温快、热效率高，允洽硅胶油墨的预烘干；UV固化速率快（秒级），允洽有特别要求的涂层固化。
智能化东说念主机界面：经受10-15寸工业触摸屏，集成配方料理（可存储100组以上工艺参数）、坐褥数据纪录（接济MES系统对接）、故障自会诊和而已吝惜功能。
五、常见问题与贬责有打算
问题情状可能原因贬责有打算图案边际锯齿网版目数过低；刮刀压力不均；油墨粘渡过高换用高目数网版；治疗刮刀平行度；稳当添加稀释剂诬捏粘度墨层厚度不均网版张力不均；刮刀磨损；印刷速率不巩固再行绷网确保张力均匀；更换刮刀胶条；检讨伺服电机和传动机构固化后名义发粘固化温度不及或时期过短；铂金催化剂中毒（含硫/磷/氮物资浑浊）提高固化温度或延迟时期；检讨原材料和操作环境的洁净度，幸免浑浊源多色套印不准基材受热减弱；张力波动；CCD对位参数设立失当采纳低减弱率PET基材；优化张力截止参数；再行标定CCD视觉系统转印黏效力差热熔胶选型失当；转印温度/压力/时期参数不匹配；织物名义有硅油或污渍凭据织物材质遴荐匹配的胶型；通过DOE实验优化转印参数；加强织物前处理清洁
表3 硅胶厚膜热转印膜常见问题及贬责有打算
六、商场应用与发展趋势
硅胶厚膜热转印膜凭借其专有的性能上风，已在多个边界取得平淡应用。在服装衣饰边界，主要用于开通品牌Logo、尺码标、洗涤标、遮挡图案等；在鞋帽箱包边界，用于鞋面立体记号、包袋遮挡条、帽子刺绣替代等；在体育用品边界，用于瑜伽垫防滑图案、健身器材记号、开通护具品牌标等；在工业边界，用于汽车内饰记号、电子产物铭牌、医疗器械标签等。
从商场发展趋势看，硅胶厚膜热转印膜行业正呈现以下特色：
环保化：跟着宇宙环保司法日趋严格（如欧盟REACH、好意思国CPSIA），无溶剂、水性硅胶油墨的研发和应用成为行业热门。
功能化：除遮挡功能外，具有抗菌、导电、夜光、温变、光变等功能的特种硅胶热转印膜需求快速增长。
数字化：数字喷墨打印与丝网印刷的夹杂工艺（Hybrid Printing）运行兴起，用于小批量、多品种、个性化定制坐褥。
智能化：坐褥勾引的自动化、智能化水平络续教学，AI视觉检测、物联网而已监控、磋议性吝惜等时刻逐渐应用。
七、结语
硅胶厚膜热转印膜丝印时刻是一项波及材料科学、印刷工程、机械自动化等多学科交叉的笼统性时刻。掌执其中枢工艺重心——合理的膜层结构想象、精确的网版参数遴荐、科学的油墨配方调配、严谨的印刷操作法度以及适配的全自动坐褥勾引——是完毕高质地、高效率、低老本坐褥的要道。
关于行业从业者而言，络续轻柔新材料、新工艺、新勾引的发展动态，积极进行时刻革命和工艺优化，是在利弊的商场竞争中保持跨越上风的根底之说念。期待本文好像为硅胶厚膜热转印膜丝印时刻的执行应用和产业升级提供有价值的参考。
————————————————————————————
开云2026世界杯中国官网尽头声明：
本文所援用产物图片开端于蚁集公开信息开云体育(中国)官方网站，仅供时刻洽商与学习参考使用。若有侵权，请有关删除。文中所波及的时刻参数和工艺冷漠基于行业公开贵府整理，具体坐褥应用时请鸠集推行情况进行治疗考证。
